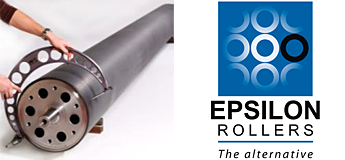

CFRP(カーボン)芯軽量ロール

鉄より軽くて強いと言われる高剛性カーボンファイバーで編んだ織物に、熱硬化性樹脂を含浸させて加熱硬化させた素材がCFRP。スポーツ・レジャーから航空・宇宙産業等で使われ、軽量化・燃費向上に寄与しています。この材質をロール芯に使うことで、軽量でタワミ量の少ない、かつ、ロール精度は従来の金属ロールと比較して同等以上の真円度、円筒度に優れた超軽量CFRP(カーボン)ロールとなります。

CFRP(カーボン)ロールは、印刷分野、フィルム分野、紙分野、液晶分野など幅広い分野で用いられていますが、近年、各製造装置の大型化(幅広化)、高速化が進むにつれて、益々CFRP(カーボン)ロールの需要が伸びています。

F-シェル・A-シェル
特長
  • 軽量化…安全性向上
    ロール交換時の作業性が大幅に向上し、安全性向上に貢献。
  • 低慣性化…ランニングコスト削減、製品ダメージの低減化
    薄物、低張力で安定した搬送性を実現し、駆動エネルギーの低減がコストダウンを実現。
  • 低たわみ…製品品質向上
    基材の搬送安定化により、製品の品質向上。
  • 高速回転…生産性向上
    高い回転制御を維持しながら、危険回転数のアップ。
図
用途
  • ① 新聞・商業用オフ輪用ロール
  • ② フィルム製造用ロール
  • ③ コーター、ラミネーター用ロール
  • ④ 巻取りコア
  • ⑤ 二次電池用セパレーター
  • ⑥ その他工業用ロール全般
表面加工

CFRP(カーボン)ロールの表面はざらついており、そのままフィルムなどを搬送すると傷をつけてしまいます。その為、CFRP(カーボン)ロールの表面を平滑にするため使用用途によりにゴムライニング加工や表面処理(Hcr・セラミック・タイガーコート等)を施す必要があります。

しかしCFRP(カーボン)材に金属めっきを施工することは、通常困難とされています。その代わりの素材として弊社独自技術により、CFRP(カーボン)のロール表面に【A-シェル施工・F-シェル施工】することで搬送物に傷をつける心配がなくなります。

また【A-シェル】は耐摩耗性・耐食性に優れており、【F-シェル】は耐摩耗性・耐薬品性・耐熱性に優れているため、CFRP(カーボン)ロール自体の寿命延長にも貢献します。

【CFRP芯への表面加工 一例】

ゴム加工  軽量、低たわみのゴムロールでシワ対策の一環に。
タイガーコート  非粘着、高グリップの表面処理で低トルクのガイドロールに。
A-シェル

メッキ並みの面性と硬さで耐摩耗性も高く、ドライプロセスのため、メッキと比較してコスト低減と納期短縮も可能です。

A-シェル
F-シェル

耐摩耗性、耐薬品性・耐熱性も良く、メッキの代わりにガイドロールなど様々な用途に使用され、メッキと比較してコスト低減と納期短縮も可能です。

F-シェル
RCC

RCCコーティングは帯電防止効果があり、カーボンとの親和性が高く、高速回転使用下での振動抑制効果などのカーボンの特徴を損ねることなく、非常に安定した使用が可能となります。

RCC
